壓力測量儀表

壓力測量儀表是用來測量氣體或液體壓力的工業自動化儀表，又稱壓力表或壓力計。壓力測量儀表按工作原理分為液柱式、彈性式、負荷式和電測式等類型。

垂直均勻地作用于單位面積上的力稱為壓力，又稱壓強。壓力測量儀表是用來測量氣體或液體壓力的工業自動化儀表，又稱壓力表或壓力計。

壓力表

壓力表可以指示、記錄壓力值，并可附加報警或控制裝置。儀表所測壓力包括絕對壓力、大氣壓力、正壓力(習慣上稱表壓)、負壓(習慣上稱真空)和差壓。工程技術上所測量的多為表壓。壓力的國際單位為帕，其他單位還有：工程大氣壓、巴、毫米水柱、毫米汞柱等。

壓力是工業生產中的重要參數，如高壓容器的壓力超過額定值時便是不安全的，必須進行測量和控制。在某些工業生產過程中，壓力還直接影響產品的質量和生產效率，如生產合成氨時，氮和氫不僅須在一定的壓力下合成，而且壓力的大小直接影響產量高低。此外，在一定的條件下，測量壓力還可間接得出溫度、流量和液位等參數。

正確選擇和使用壓力測量儀表是實現對壓力參數進行正確、有效測控的首要前提。下面是一些研究人員根據自己以往在計量第一線的設計、安裝、調試經驗。

量程的選擇

（1）在測穩定壓力時，一般壓力表最大量程選擇在接近或大于正常壓力測量值的115倍。

（2）在測波動壓力時，一般壓力表最大量程選擇在接近或大于正常壓力測量值的2倍。

（3）在測機泵出口壓力時，一般壓力表最大量程選擇接近機泵出口最大壓力值。

（4）在測高壓壓力時，一般壓力表最大量程選擇應大于最大壓力測量值的1.7倍。

（5）為了保證壓力測量值的精度，最小壓力測量值應高于壓力測量量程的1/3處。

類型的選擇

（1）指示壓力表的選擇

A、測壓 > 0.4MPa時，可選用彈簧管壓力表。

B、測壓 < 0.04MPa時，可選用波紋管或膜盒壓力表。

C、測粘稠、易結晶、腐蝕性、含固體顆粒的場合，可采用膜片壓力表或附帶化學密封裝置。

D、測蒸汽或高于60℃的介質壓力測量應選擇不銹鋼壓力表或安裝冷凝圈。

E、脈動壓力測量應附加阻尼器或耐震壓力表。

F、測含有粉塵氣體時應設置除塵器。

G、測含有液體的氣體壓力時應設置氣液分離器。

H、測某些化工介質應選用專用壓力表:對含氨介質壓力測量采用氨用壓力表;對氧氣壓力測量采用氧氣壓力表;對乙炔壓力測量采用乙炔壓力表;對含硫介質壓力測量采用抗硫壓力表。

I、高壓壓力表（>10MPa）應有滯壓安全措施。

（2）遠距離壓力傳送儀表的選擇

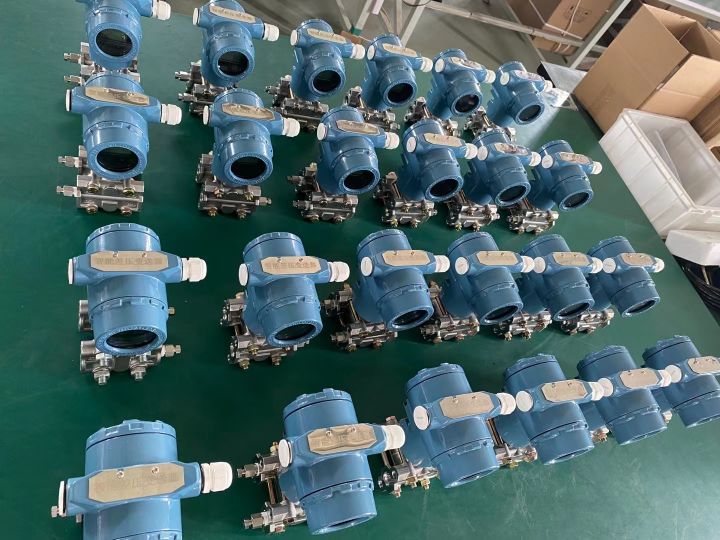

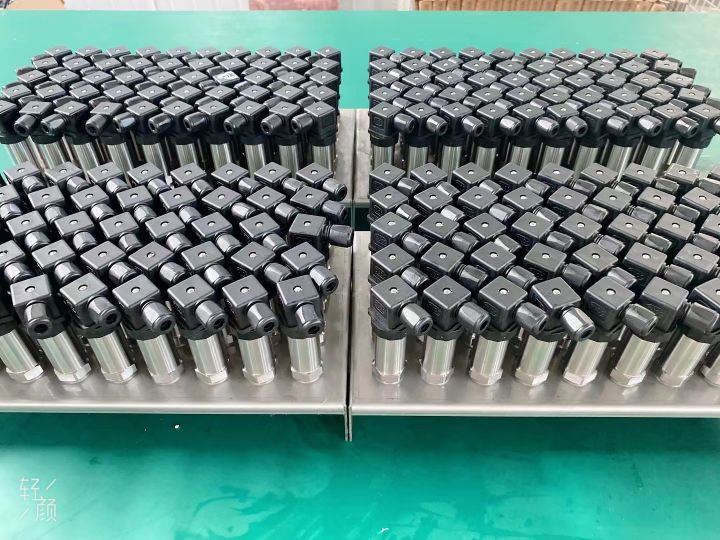

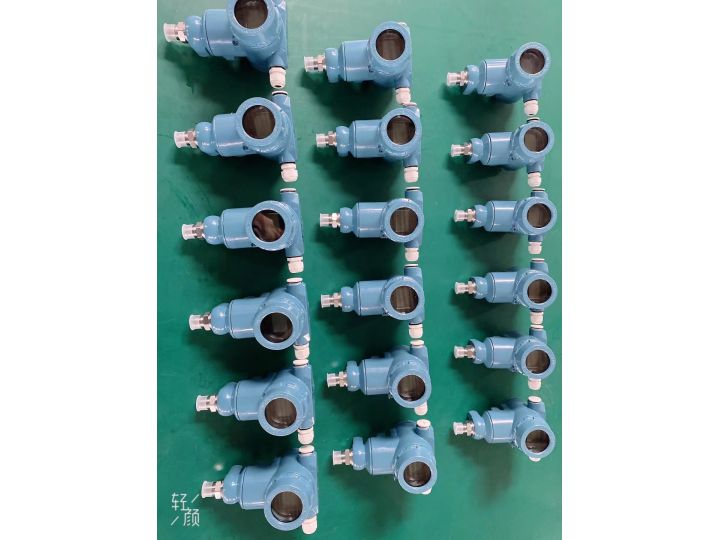

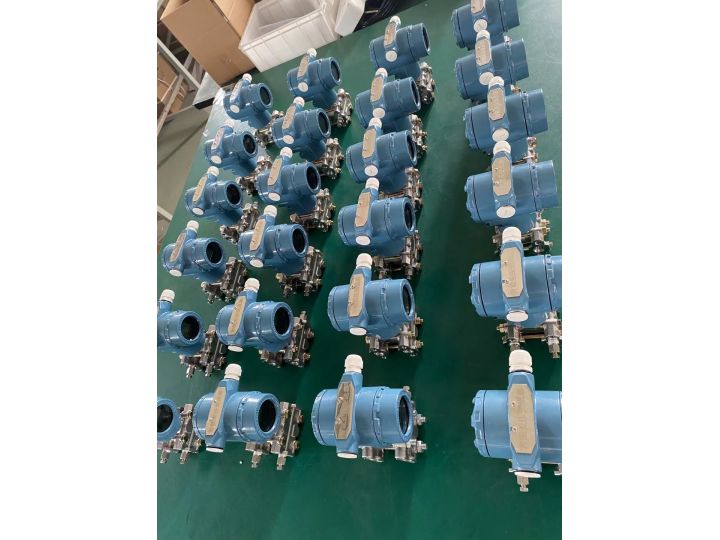

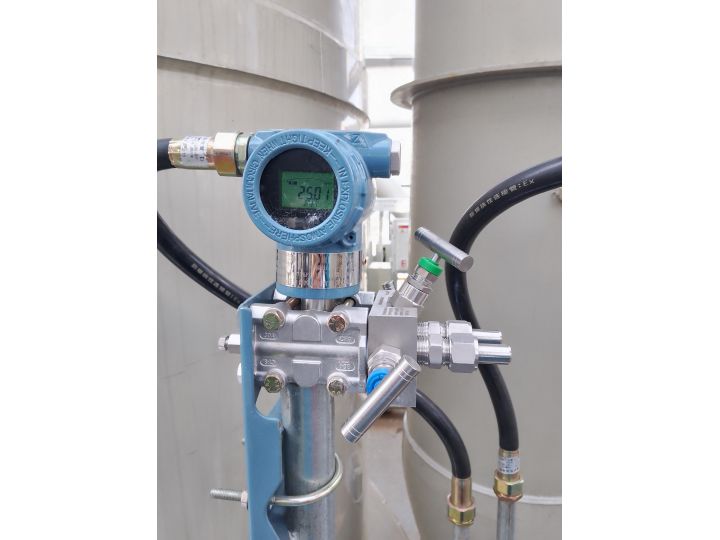

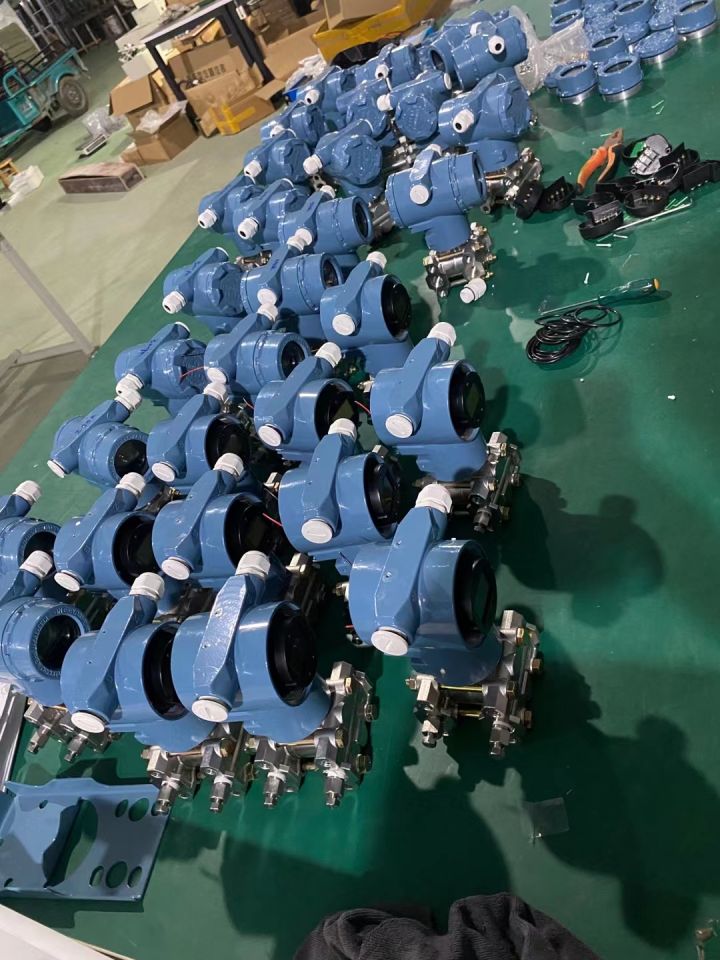

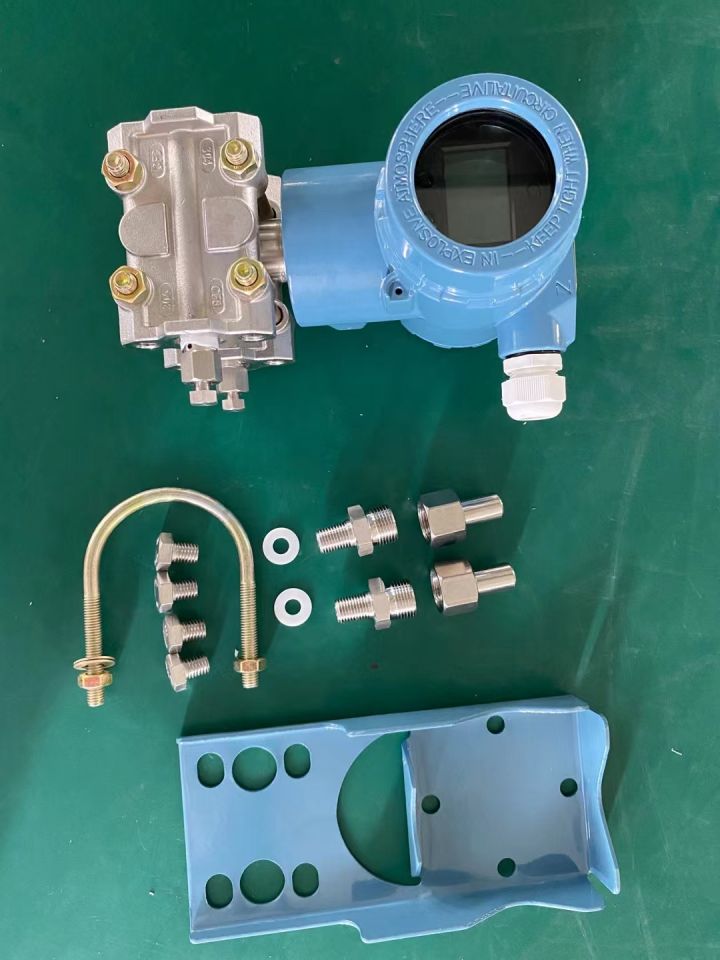

A、對需要遠距離測量或測量精度較高的場合，應選擇壓力傳感器或壓力變送器;

B、在測量精度要求不高時，可選擇電阻式或電感式、霍爾效應式遠傳壓力表;

C、氣動基地式壓力指示調節器適宜作就地指示調節;

D、壓力變送器、壓力快關應根據安裝場所防爆要求合理選擇。

精度等級的選擇

（1）一般用壓力表、膜盒壓力表和膜片壓力表，應選用115級或215級。

（2）精密測量用壓力表，應選用014級、0125級或0116級。

外形尺寸的選擇

（1）在管道和設備上安裝的壓力表，表盤直徑100mm或150mm。

（2）在儀表氣動管路及其輔助設備上安裝的壓力表，表盤直徑為60mm。

（3）安裝在照明較低、位置較高或示值不易觀測場合壓力表，表盤直徑為150或200mm。
